Какие задачи решает лазерное сканирование резервуаров?
Лазерное сканирование резервуаров применяется для получения точной цифровой копии объекта и определения его фактической геометрии без остановки всех сопутствующих процессов, если это допускает регламент безопасности. Методика проведения основана на выполнении инструментальных измерений с помощью наземного лазерного сканера, который фиксирует координаты большого количества точек на стенках, днище, крыше, патрубках, лестницах, площадках, опорах и присоединенных конструкциях. В результате формируется облако точек, на основе которого специалисты выполняют обмерные работы и подготавливают обмерный план, обмерные чертежи, разрезы, схемы деформаций и другие материалы.
Основные задачи обследования включают:
определение отклонения стенок резервуара от вертикали и проектной формы;
контроль осадки, перекосов, овальности и локальных деформаций;
проверку взаимного положения днища, стенки, кровли, опор и технологических элементов;
фиксацию фактического положения инженерных коммуникаций, трубопроводов и оборудования;
подготовку исходных данных для ремонта, реконструкции, усиления или переоборудования.
Сканирование позволяет сравнить результаты измерений с проектной и нормативной документацией, выявить зоны риска и выполнить контроль отклонений в единой координатной системе. При необходимости материалы используются для разработки технического задания, подготовки ремонтных решений и последующего контроля качества выполненных работ. В Ревде специалисты компании ЭкспертизаРоссия применяют измерительное оборудование, соответствующее характеру объекта, условиям доступа и требуемой точности. Дополнительно выполняются визуальный контроль и фотофиксация результатов, чтобы техническое заключение содержало не только цифровые данные, но и понятное описание выявленных особенностей конструкции.
Как проходит обследование резервуара с применением лазерного сканера?
Работы начинаются с анализа исходных сведений об объекте, его назначения, размеров, схемы размещения, режима эксплуатации и требований технического задания. До выезда определяется методика проведения обследования, количество станций сканирования, зоны установки оборудования, необходимость доступа внутрь резервуара и условия безопасного выполнения натурных измерений. На площадке специалисты проводят визуальный контроль, уточняют фактическое состояние конструкций, выполняют фотофиксацию результатов и размещают сканер таким образом, чтобы перекрыть все важные поверхности без значительных теневых зон.
Последовательность обычно включает:
подготовку рабочей зоны и проверку условий измерений;

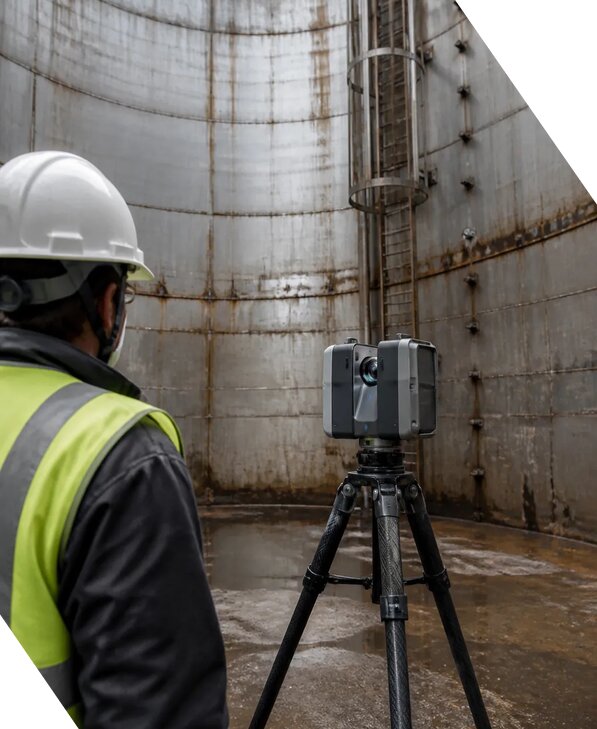

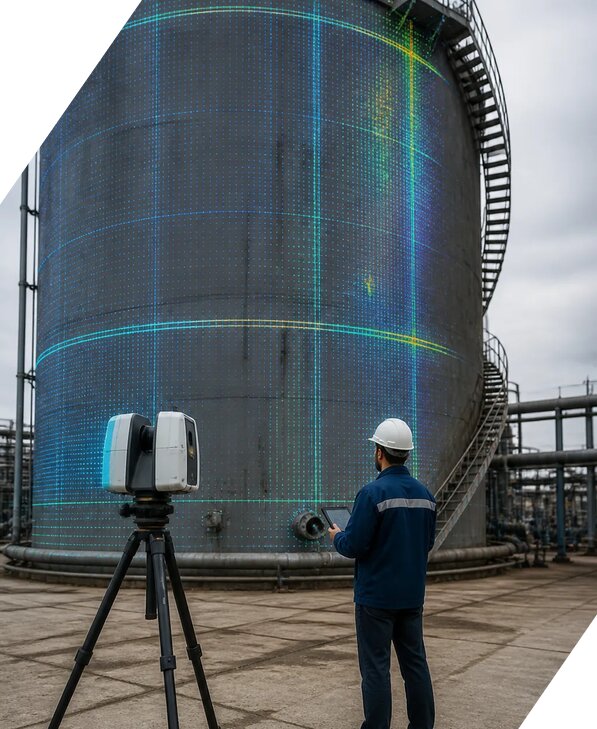

установку лазерного сканера на нескольких позициях вокруг и внутри резервуара;
фиксацию стенок, днища, кровли, сварных соединений, патрубков, лестниц и опор;
связывание отдельных сканов в единую систему координат;
обработку облака точек и проверку погрешности измерений;
построение сечений, разверток, схем и графических материалов.
После полевых работ выполняется камеральная обработка данных. Специалисты удаляют случайные помехи, объединяют сканы, анализируют результаты измерений и сопоставляют фактическую геометрию с проектными параметрами или нормативными допусками. В зависимости от цели обследования формируются цифровая копия объекта, обмерный план, обмерные чертежи, разрезы здания или технологической емкости, схемы отклонений и ведомость выявленных дефектов. При необходимости заказчику передаются исходные данные для дальнейшего проектирования в формате DWG и других согласованных форматах. Итогом становится протокол результатов и техническое заключение с описанием примененного оборудования, условий работ, выявленных отклонений и выводом о соответствии требованиям.
Какие документы и материалы входят в результат лазерного сканирования резервуара?
Состав отчетных материалов определяется назначением обследования, конструктивными особенностями емкости и требованиями технического задания. Базовым результатом является обработанное облако точек, в котором отражена фактическая геометрия резервуара, включая наружные и внутренние поверхности, технологические элементы, опорные конструкции и доступные инженерные коммуникации. На основе облака специалисты создают цифровую копию объекта, которую можно использовать для проектирования, реконструкции, изготовления деталей, проверки монтажа и контроля качества.
В комплект могут входить:
обмерный план резервуара и прилегающей зоны;
обмерные чертежи стенок, днища, кровли и металлических элементов;
горизонтальные и вертикальные сечения;
развертки стенок с указанием деформаций;
схемы фактических отметок и отклонений;
трехмерная модель или фрагменты модели;
чертежи в формате DWG и материалы в согласованных форматах;
фототаблица с привязкой обнаруженных дефектов;
протокол результатов измерений;
техническое заключение по итогам обследования.
Если объект является частью здания или производственного комплекса, по данным сканирования дополнительно могут разрабатываться поэтажные планы, планы помещений, фасадные чертежи и разрезы здания в зоне размещения резервуара. В документации отдельно указываются примененные приборы, методика проведения, условия выполнения работ и расчетная погрешность измерений. Это позволяет использовать отчет не только как справочный материал, но и как доказательную основу для технических решений. При необходимости данные проходят лабораторный контроль и внутреннюю проверку специалистами компании компания. Если обследование связано с подтверждением характеристик конструкций, к работам подключается аккредитованная лаборатория, которая выполняет необходимые инструментальные измерения и оформляет документы в соответствии с действующими нормами.
Можно ли по лазерному сканированию определить деформации и отклонения резервуара?
Да, лазерное сканирование позволяет подробно оценить пространственное положение и форму конструкций резервуара, но точный состав выводов зависит от доступа к поверхностям, состояния объекта, класса применяемого оборудования и требований нормативной документации. При обработке облака точек строятся вертикальные и горизонтальные сечения, по которым определяется отклонение стенок от проектной оси, овальность, местные выпучивания, вмятины, перекосы и изменение отметок. Сопоставление данных разных периодов дает возможность оценить динамику деформаций и понять, развивается ли выявленное изменение геометрии.
В ходе анализа выполняются:
сравнение фактических координат с проектной моделью или исполнительными чертежами;
контроль вертикальности стенок и положения колец жесткости;
оценка равномерности осадки и перепадов отметок днища;
определение локальных деформаций кровли, стенки и опор;
проверка положения патрубков, люков, лестниц и технологических площадок;
выявление зон, требующих дополнительного обследования или ремонта.
Важно учитывать, что лазерный сканер фиксирует геометрические параметры, а не заменяет все виды технической диагностики. По результатам сканирования может потребоваться уточняющий визуальный контроль, ультразвуковая проверка толщины металла, обследование сварных соединений, проверка основания или иные натурные измерения. Поэтому итоговая оценка выполняется комплексно, с учетом назначения резервуара, условий эксплуатации, характеристик основания и выявленных дефектов. Специалисты анализируют погрешность измерений, отделяют реальные отклонения от шумов и особенностей регистрации, после чего формируют техническое заключение. При работах в Свердловской области данные оформляются с учетом требований, предъявляемых к обследованию промышленных сооружений и металлических конструкций.
Какая точность нужна для лазерного сканирования резервуаров и от чего зависит стоимость работ?
Требуемая точность лазерного сканирования определяется целью обследования. Для общего обмера, подготовки схемы размещения и фиксации положения оборудования достаточно одного уровня детализации, а для анализа деформаций, изготовления элементов по месту, проверки монтажных допусков и сравнения с проектной моделью требуется более высокая точность и плотность точек. На результат влияют класс сканера, расстояние до поверхности, количество станций, качество регистрации, вибрации, отражающие свойства металла, наличие загрязнений, пара, пыли и ограничений видимости. Поэтому погрешность измерений заранее оценивается в рамках технического задания, а после обработки выполняется контроль взаимной увязки сканов и достоверности полученных данных.
На стоимость влияют:
диаметр, высота и конструктивная сложность резервуара;
необходимость сканирования внутри, снаружи или в обоих направлениях;
количество технологических элементов и труднодоступных зон;
потребность в остановке оборудования, допусках и сопровождении персонала;
необходимый уровень детализации и формат выдаваемых материалов;
разработка DWG, трехмерной модели, разверток и схем контроля отклонений;
необходимость дополнительных обследований и привлечения лаборатории.
Ориентировочная цена услуги начинается от 15869 руб/м², однако окончательная смета рассчитывается после уточнения площади сканирования, состава документации и условий доступа. В сентябре специалисты могут подготовить технический расчет по исходным данным объекта. При заказе услуги под ключ скидка от 16 процентов. В коммерческое предложение включаются этапы работ, сроки, перечень измерительного оборудования, требования к подготовке площадки и состав отчетности. После выполнения обследования заказчик получает результаты измерений, протокол результатов и техническое заключение, пригодные для принятия решений по ремонту, реконструкции и дальнейшему контролю качества. Компания работает Пн-Пт 09-18 Сб-Вс вых., телефон для связи +7 931 105-63-33. Отправьте запрос КП Владимиру Борисовичу.
